Outillage : Outil plastique pour enlever les caches clipsés, perceuse, alésoir, forêts, pince coupante, pince à dénuder, pince à sertir les cosses.
Fournitures, pièces : Prise double USB 5V, 2 cosses 6mm, 1m de fil double 2x1mm2 répéré, adhésif noirt électrique.
Malfré la présence d'un GPS et d'un bluetooth dans la XKR on a toujours besoin d'avoir un complément comme une aide à la conduite type Coyote ou autre posé sur le tableau de bord.
Il existe pas mal de support de téléphone ou smartphone mais le problème est la présence de câble un peu partout.
Afin d'éviter d'avoir un fil entre l'allume cigare et le boitier j'ai préféré placer un prise double USB directement sur le tabelau de bord :
La XKR n'étant pas équipé du système audio premium elle ne possède pas le HP sur le tableau de bord.
Donc j'ai enlevé le cache clipsé sur le tableau de bord.
Il y a un très grand emplacement profond sous ce cache.
Après un perçage et un alésage au bon diamètre j'ai placé la prise USB avec son écrou de fixation.
Ensuite il faut faire passer un double fil entre la prise USB et un point d'alimentation 12V.
Comme j'ai enlevé la boîte à gants pour la réparer j'ai choisi comme point d'alimentation la prise 12V se trouvant dans la boîte à gants et qui s'alimente avec le contact.

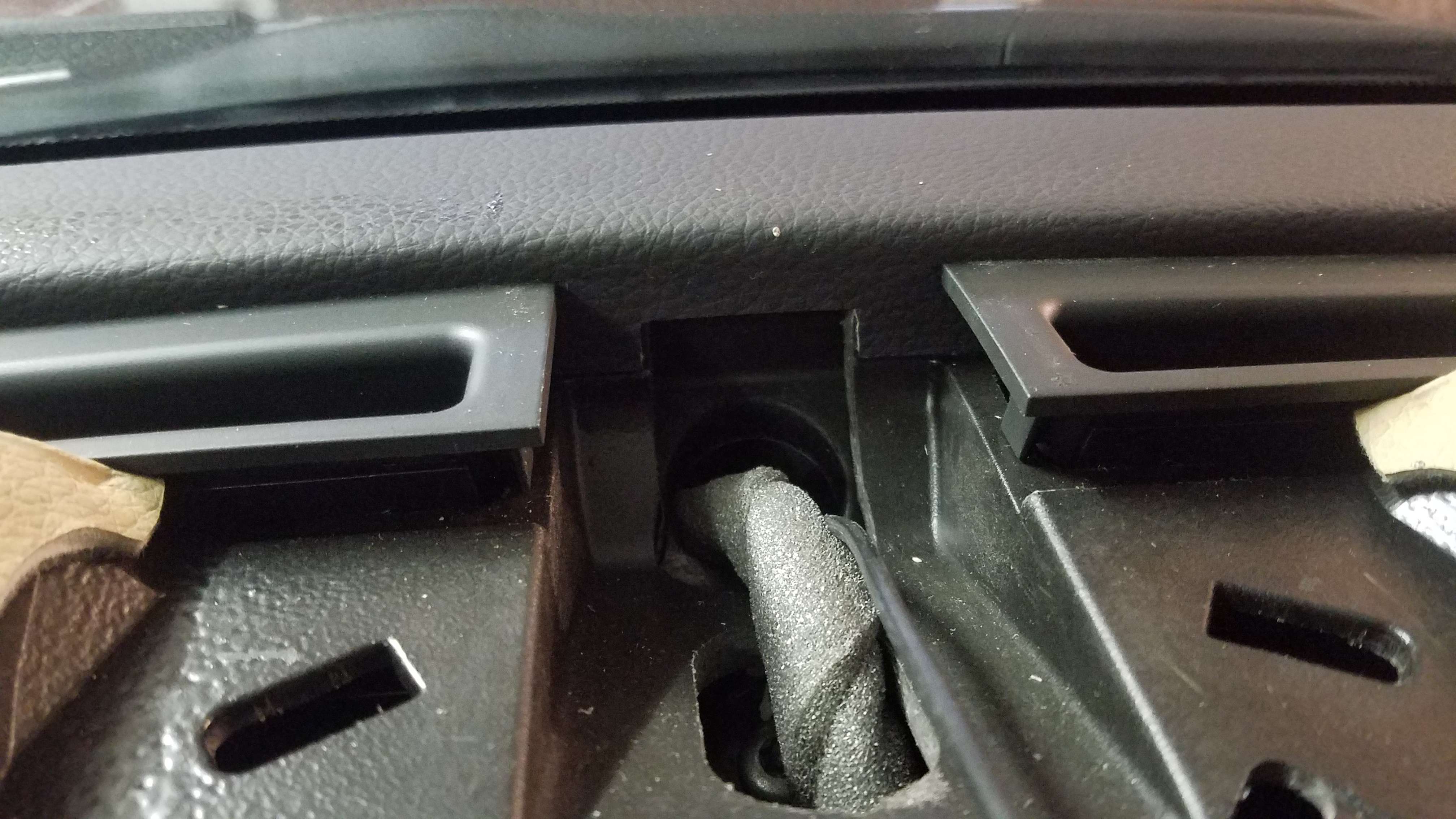

Pas facile de trouver le passage mais après recherche je suis passé par le trou d'où arrive le câble du voyant d'alarme et du capteur d'ensoleillement.
J'ai fait glisser le câble vers la droite :

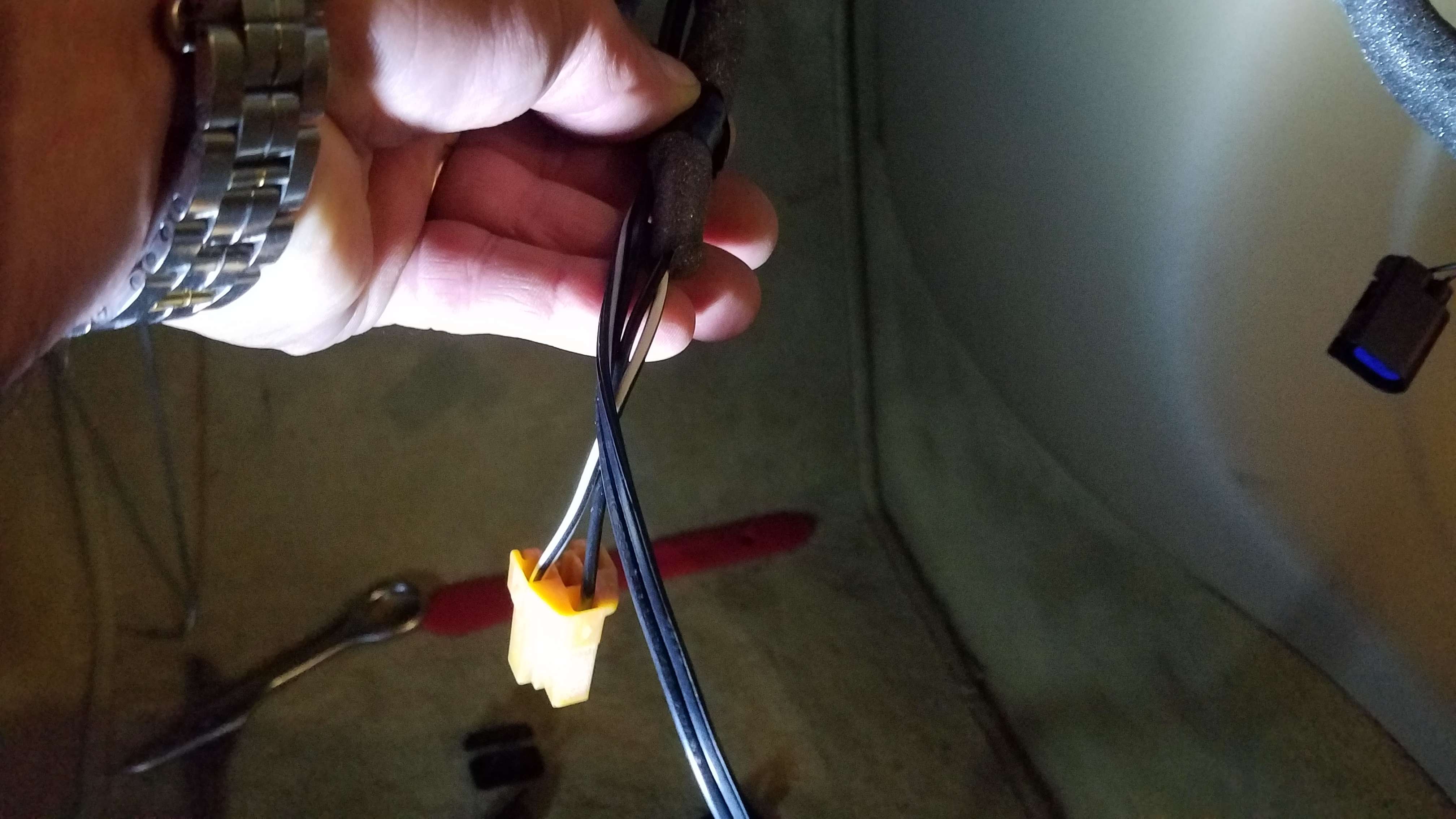

Ensuite avec quelques contorsions sous le passage des pieds passager j'ai aperçu le fil que j'ai récupéré avec un crochet :

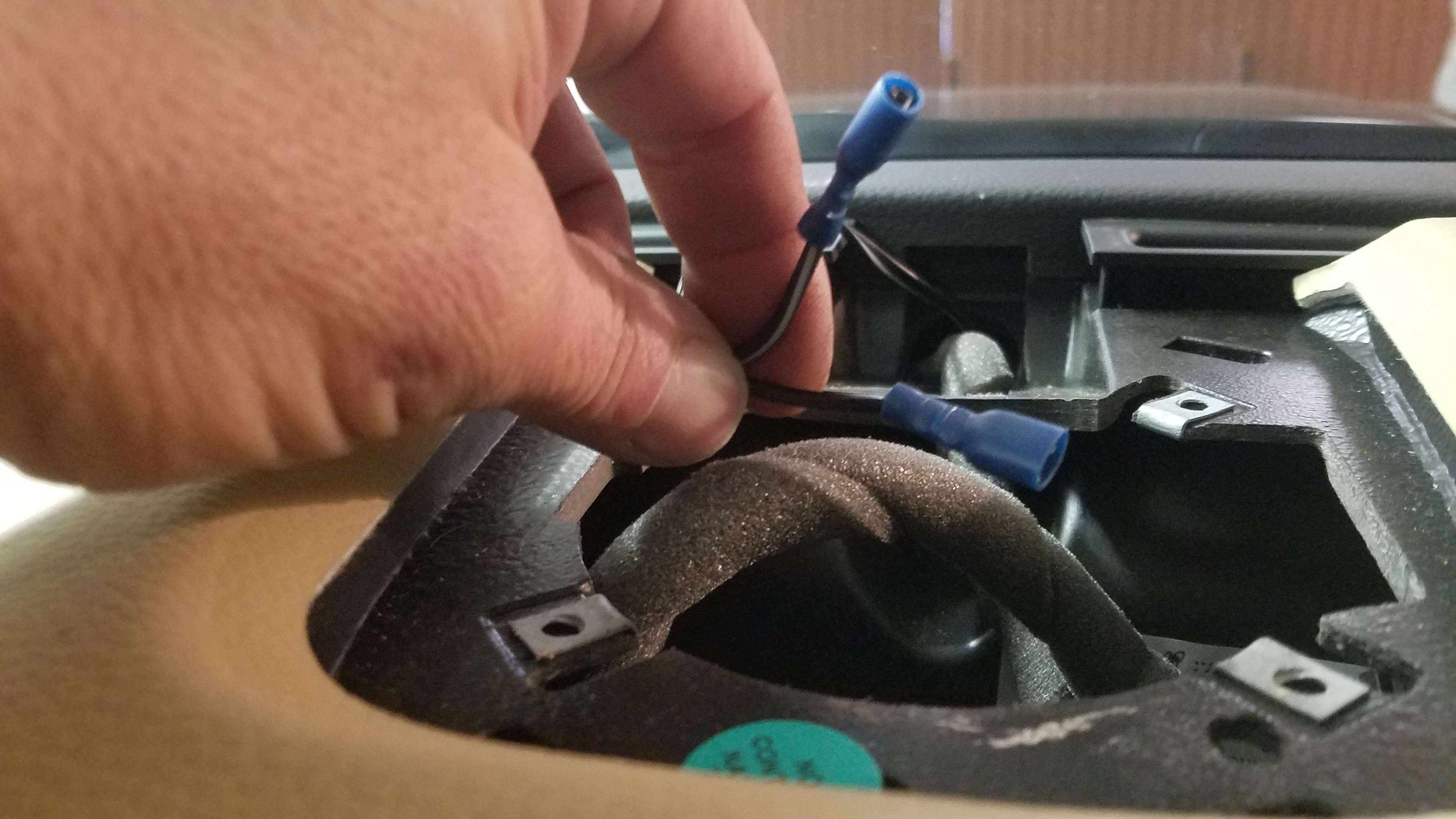

Côté tableau de bord j'ai mis deux cosses :

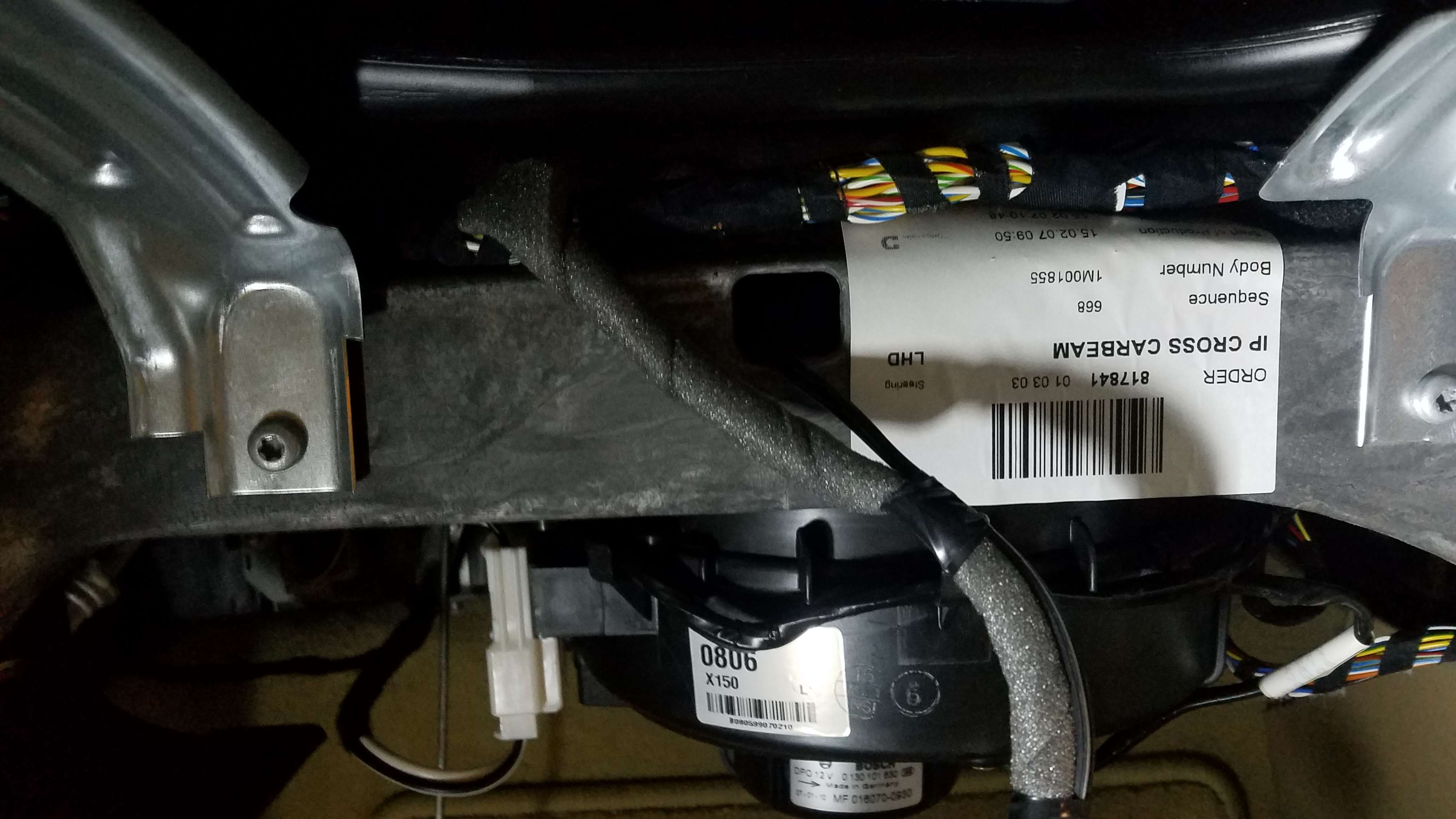

J'ai attaché le fil avec de l'adhésif au toron d'origine jusqu'aux fils de la prise 12V :
Puis j'ai conecté les deux fils avec des connecteurs rapides bleus sur les fils d'origine de la prise 12V en repérant bien le "+" et le "-".

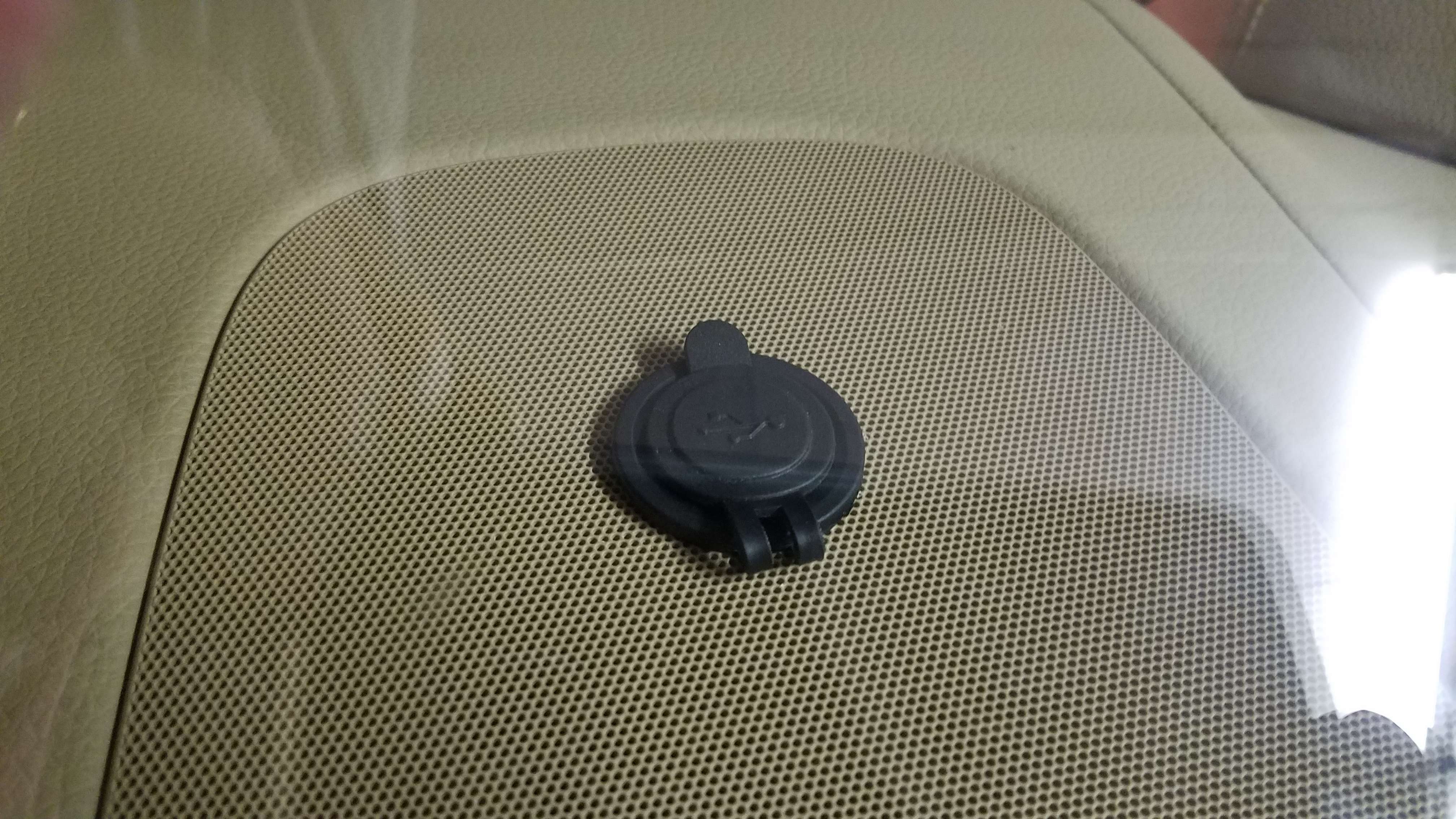

Voilà j'ai remis le cache clipsé sur le tableau de bord :

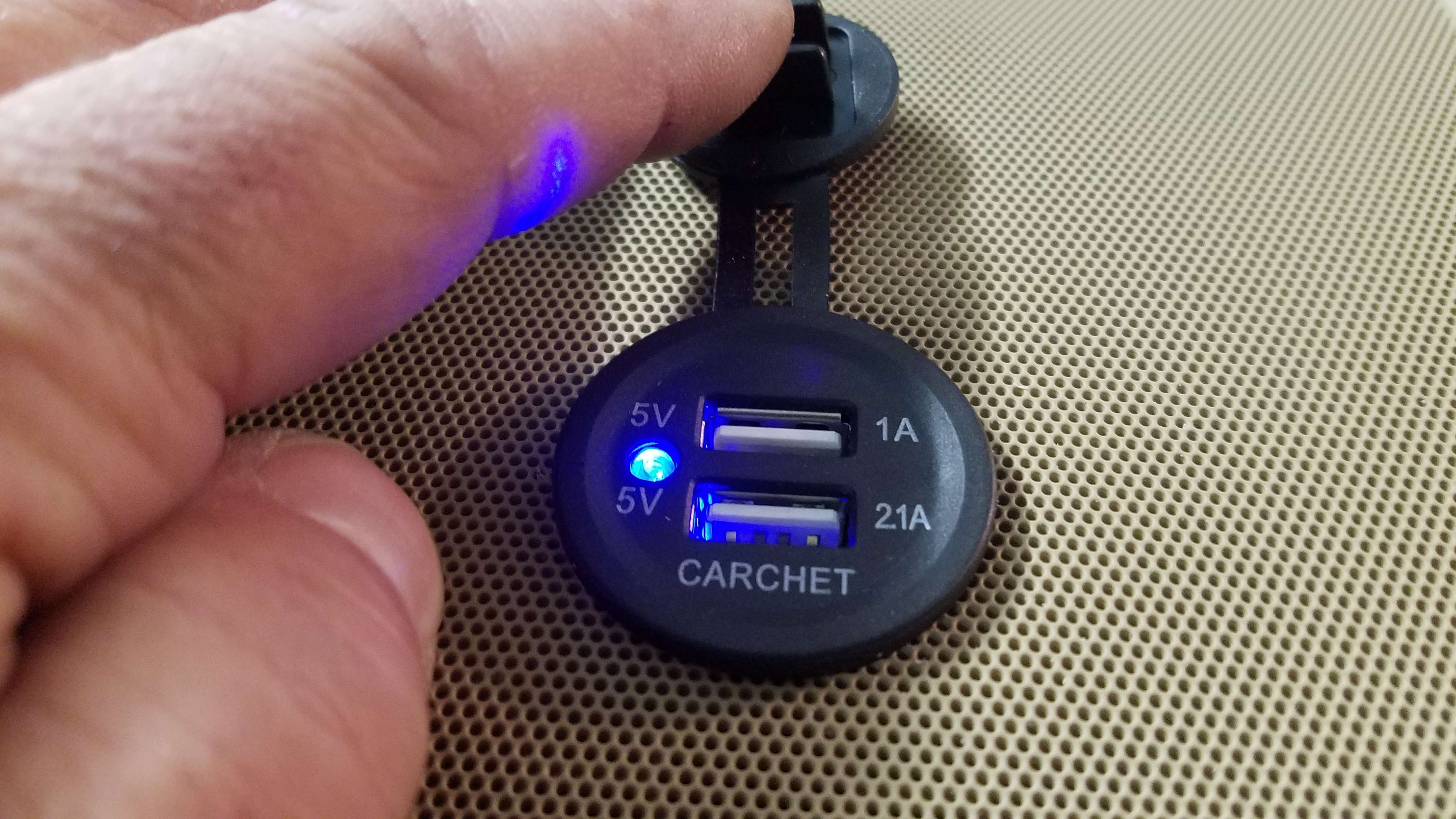

Puis mis le contact :
Voilà une alimentation à portée de smartphone ou autre.
